2、接近开关的功能

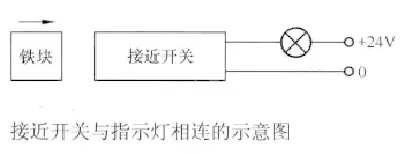

常用的接近开关型号有CJ、LJ、SJ。当运动部件与感应触头接近时，接近开关就会输出一个开关信号。在电路中的作用与行程开关的作用是相同的，都是起限位作用。区别就是接近开关为非接触式，而行程开关为接触式开关。接近开关的电气图形符号及文字如下图

3、分类及原理

按工作原理分为：电感式、电容式、磁感式、光电式……，其中根据电流分为交流型和直流型。

电感式

电感式接近开关的感应头是带有磁芯的电感线圈，只能检测金属。应用比较广泛，但是检测距离较近。

电容式

电容式接近开关的感应头是一个圆形的平板电极，当有物体接近时电容量变化从而发出信号。电容式即能检测金属又能检测非金属以及液体物质，但是体积较大价格较贵。

磁感式

磁感式的工作原理就是霍尔效应。

光电式

光电式的接近开关主要是感光元件对投光器发出的光，在检测物体上发生光量增减变化检测物体的。光电式的接近开关种类比较多，选型的时候要多注意。

利用光电效应制成的传感器称为光电式传感器，光电式传感器的种类非常多不单单有开关量信号，还有模拟量信号。

这类接近开关主要有：对射式、反射式、漫反射式3种。

4、选型

常用的接近开关有

电感式接近开关LJ系列产品

电容式接近开关CJ系列产品

磁感式接近开关HJ系列产品

光电式接近开关OJ系列产品

接近开关的型号含义如下图所示

接近开关选型时应遵循以下几种标准

◆检测金属时优先选择电感式，非金属时选择电容式。

◆根据实际情况选择是圆形还是其他形状，圆形螺纹比较常见。

◆检测距离，这个是比较关键的指数，选择时一定慎重。

◆输出信号，根据自己实际情况选择输出信号是PNP还是NPN

◆触头数量选择，根据设备的触点使用选择常开或是常闭。

在选型时如果拿不准型号，可以把使用情况给供货商说明，让供货商提供型号。一般供货商对自己的产品比较了解，即使在使用中不合适也有理由和供货商调换。

5、接线

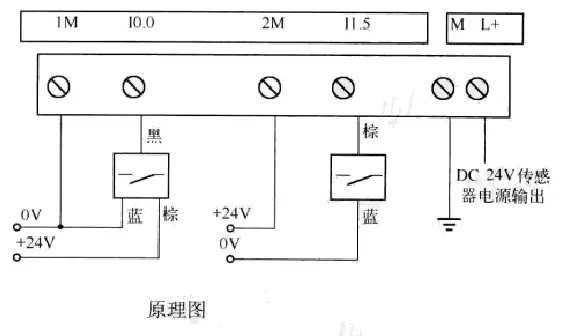

相信看这篇文章的同学最关心的便是使用中如何接线，如何把接近开关正确无误的接到PLC系统中。

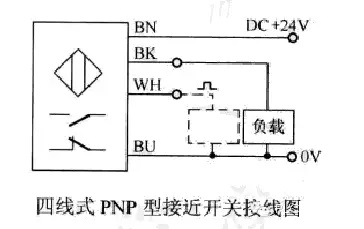

现在使用的大多为直流型接近开关，有二线式、三线式、四线式等三种形式，所谓的几线式就是这个接近开关有几根线。

除了几线式这个需要注意还有个关键的问题就是PNP和NPN。通常日本、美国多使用NPN型，欧洲多使用PNP，而我国这两种型号都是用。

接近开关的导线有多种颜色，一般情况如下：

BN表示棕色的导线

BU表示蓝色的导线

BK表示黑色的导线

WH表示白色的导线

GR表示灰色的导线

国标对颜色导线的作用根据下图定义：

上图中NO表示常开输出，NC表示常闭输出

聪明的你肯定能想到，更换传感器时无论是哪个厂家的直接对着线颜色更换不就行了。需要注意的是需要线式一样，如果二线式更换成三线式该怎么换呢？

◆二线式

二线式NPN行接近开关，棕色线与负载相连，蓝色线与零电位点相连，如下图所示

二线式PNP行接近开关，棕色线与高电位相连，蓝色线与负载端相连，如下图所示

◆三线式

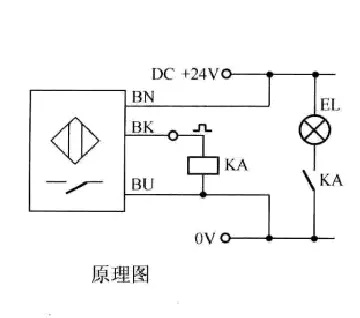

三线式NPN型接近开关，棕色的导线与一端负载相连，同时与电源正极相连；黑色的导线是信号线，与负载的另一端相连；蓝色的导线与电源负极相连。如下图所示
